Descrizione
CODICE:IO42E01KNX

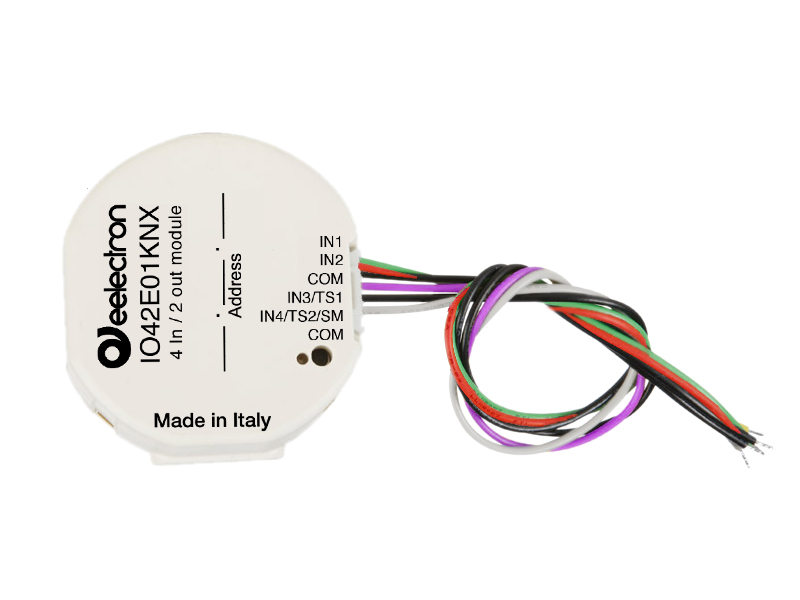

Il modulo IO42E01KNX è un dispositivo di interfaccia ingressi e uscite e può essere configurato con ETS® per comunicare con il protocollo KNX Data Secure.
Il modulo prevede:
2 ingressi digitali
1 ingresso digitale / analogico
1 ingresso digitale / analogico / smart sensor
2 uscite a relè (bistabili)
Gli ingressi digitali possono essere connessi a contatti puliti ed interfacciare sensori, pulsanti tradizionali, etc. Sono configurabili per l’invio sul bus di comandi on/off, per dimmer o tapparelle, scenari e invio di sequenze di 3 telegrammi.
Gli ingressi 3 e 4 possono essere configurati come analogici per gestire sonde di temperatura NTC (vedere sonde eelectron cod. TS01A01ACC/ TS01B01ACC/ TS01D01ACC) con le quali inviare sul bus la misura di temperatura o gestire un modulo termostato completo. Il termostato gestisce 2 stadi con controllore PI integrato per il pilotaggio di apparecchiature di riscaldamento e raffrescamento, tra cui valvole, fan coil a 2 e 4 tubi.
L’ingresso 4 è configurabile come “smart sensor” per il collegamento dei sensori plug-in: SM03E01ACC che include un sensore di temperatura (range da -5°C a +50°C) ed un sensore di CO2 (range da 10 ppm a 1000 ppm) e SM03E02ACC che include un sensore di temperatura (range da -5°C a +50°C) ed un sensore VOC per la misura della Indoor Air Quality (IAQ) e della CO2 equivalente (eCO2).
Il dispositivo prevede che le 2 uscite possano essere configurate nei seguenti modi:
Per il controllo di carichi generici (2 canali indipendenti).
Per il controllo di tapparelle, in modo accoppiato (1 canale costituito da entrambi i relè).
Per il controllo di un servomotore, in modo accoppiato.
Per il controllo con interblocco logico.
Il dispositivo integra un’antenna con funzione BEACON BLE (Bluetooth Low Energy). Formato dei dati compatibile con iBeacon® e Eddystone®.
Il dispositivo consente di impostare la frequenza di trasmissione e la potenza di segnale.
La tecnologia BLE permette l’invio di messaggi a dispositivi mobili. Questi dispositivi devono essere dotati di un’app che permetta loro di ricevere le informazioni dai beacon BLE.
Sono inoltre disponibili 12 blocchi logici con cui realizzare semplici espressioni con operatore logico o a soglia oppure espressioni complesse con operatori algebrici, condizionali infine usare algoritmi predefiniti come controlli proporzionali di temperatura e umidità o calcolo del punto di rugiada.
Il dispositivo integra inoltre la “Logica Tasca Virtuale”; il campo di applicazione è la stanza di albergo: mediante un sensore magnetico installato sulla porta e collegato ad un ingresso digitale, vengono gestite informazioni di presenza accurate. La soluzione di rilevamento di presenza può dedurre la presenza di persone nella stanza utilizzando uno o più sensori dedicati. Rileva anche una presenza imprevista ed è in grado di differenziare più comportamenti.
.
