Descrizione

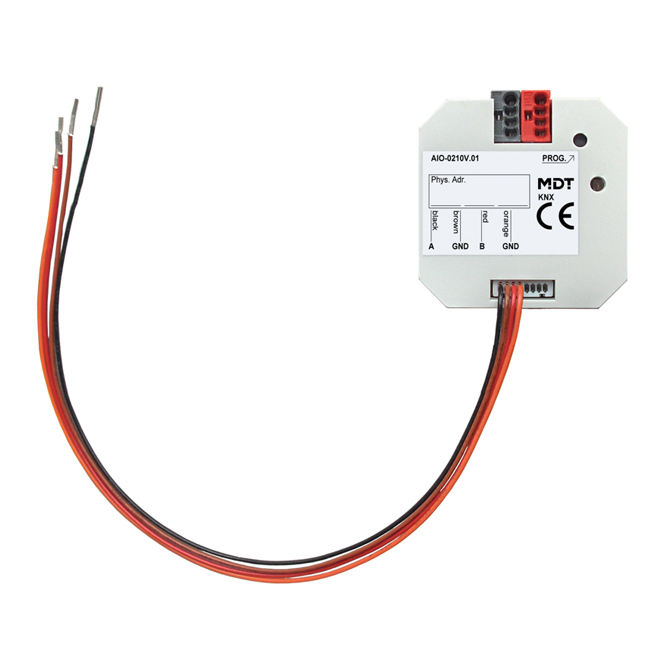

L’ingresso/uscita analogica MDT è adatta per il controllo di dispositivi con ingressi 0-10 V e per l’acquisizione di dati di misurazione 0-20 mA / 0-10 V. Tutti i canali sono isolati galvanicamente dal bus KNX e possono essere configurati indipendentemente come ingresso o uscita.
L’intervallo della tensione di ingresso è 0-10 V o 2-10 V, gli ingressi possono anche essere utilizzati come loop di corrente con 0-20 mA o 4-20 mA. Ogni ingresso può essere configurato individualmente utilizzando l’ETS. Sono disponibili le funzioni Min/Max, soglia e semaforo, è possibile configurare la conversione delle unità di misura e DPT.
La tensione di uscita è 0-10 V e può essere controllata tramite oggetti da 1 byte, 2 byte o 1 bit. Se il valore di controllo fallisce, il funzionamento di emergenza viene attivato automaticamente. Ciascuna uscita ha una funzione giorno/notte per limitare il valore di controllo.
Il montaggio deve essere effettuato in locali interni asciutti.
È necessario l’ETS per mettere in servizio e configurare l’ingresso/uscita analogica di MDT.
Descrizione del prodotto:
– Ogni canale può essere configurato in modo indipendente (ingresso/uscita)
– Gli ingressi/uscite sono isolati elettricamente dal bus
– Gli ingressi/uscite sono collegati elettricamente tra loro
– La tensione per il funzionamento delle uscite viene generata nell’attuatore
– Nessuna alimentazione esterna necessario
– Funzionamento ingresso 0-10 V / 2-10 V o 0-20 mA / 4-20 mA (commutabile):
conversione dell’unità di misura e
funzione min/max parametrizzabile DPT, rilevamento filo rotto,
valore di soglia e funzione semaforo
– Uscita funzioni 0-10 V:
controllo tramite oggetti a 1 byte, 2 byte float o 1 bit
Funzione giorno/notte per limitare il valore di controllo
Funzionamento di emergenza in caso di guasto del setpoint
– Installazione nel quadro elettrico
– Dimensioni (L x A x P) : 41 mm x 41 mm x 12 mm
– Download più rapido dell’applicazione (supporto frame lungo per ETS5)
– accoppiatore bus integrato
Dati tecnici:
numero di ingressi: 2
ingressi:
– tensione di ingresso: 0-10 V 2-10 V
– interno resistenza: 130k
– Intervallo loop di corrente: 0-20 mA 4-20 mA
– Resistenza massima (carico): 266
Uscite:
– Tensione di uscita: 0-10 V
– Corrente di uscita massima: 2 mA
– Resistenza di carico minima: 5 k
Interfaccia KNX specifica: TP- 256
Database KNX disponibili: ETS 4/5
Sezione trasversale massima del cavo:
– Terminale bus KNX: 0,8 mm Ø, conduttore rigido
Tensione di alimentazione: bus KNX
Consumo energetico del bus KNX tip.: <0,3 W
Temperatura ambiente: Da 0 gradi Celsius a + 45 gradi Celsius
Grado di protezione: IP20
Dimensioni: 41 mm x 41 mm x 12 mm
.
