Descrizione

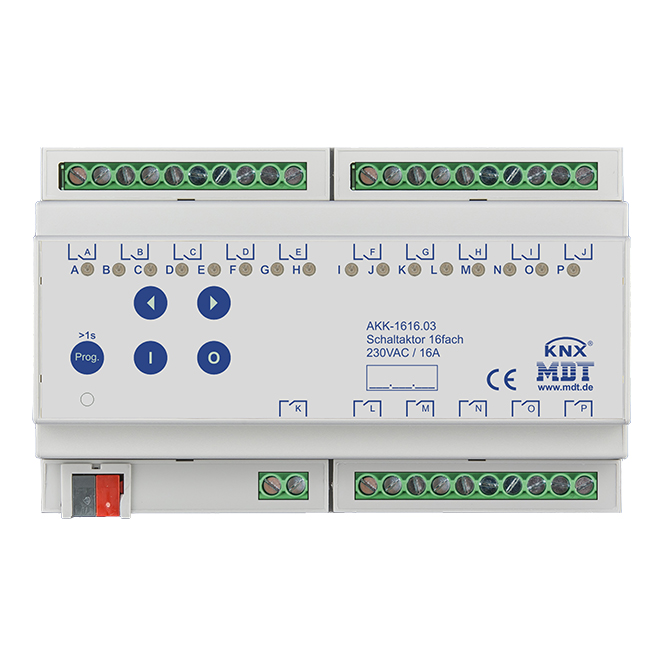

Descrizione del prodotto:
– Espansione funzionale:
– Funzionamento manuale disattivabile e display LED per ciascun canale
– Funzionamento normalmente aperto e normalmente chiuso
– Messaggio di stato dopo il funzionamento manuale
– Funzioni temporali (ritardo on/off)
– Ampie funzioni di illuminazione scale e impulsi
– Feedback funzione (attiva/passiva) per tutti i canali
– Collegamenti logici
– Funzioni scena estese per canale
– Funzioni centrali e oggetti di blocco per il funzionamento forzato
– Comportamento regolabile in caso di caduta/ritorno della tensione bus
– Collegamento L comune (AKK-02/0416-03)
– Tutti i collegamenti a L separati (AKK-08/1616-03)
– Alimentazione tramite bus KNX
– Download rapido dell’applicazione (supporto frame lungo per ETS5)
– Accoppiatore bus integrato
Dati tecnici:
Numero di uscite: 16
Capacità di commutazione massima:
– Carico resistivo: 16 A
– Carico capacitivo: 70 uF
– Tensione: 230 VA
Corrente di spunto massima: 300 A / 150 µs , 150 A / 600 µs
Carico massimo:
– Lampade a incandescenza: 2000 W
– Lampade alogene AT: 2000 W
– Lampade alogene BT: 1200 W – Lampade fluorescenti
non compensate: 1800 W
– Lampade fluorescenti compensate in parallelo: 800 W
– Numero max di alimentatori elettronici: 10
Frequenza di commutazione meccanica 1.000.000
Corrente nominale totale dell’attuatore: 100 A
Specifica Interfaccia KNX: TP-256 con supporto a telaio lungo per ETS5
Database KNX disponibili: ETS 4/5
Sezione trasversale massima del cavo:
– morsetto a vite: 1 x 0,5 – 4,0 mm² rigido/flessibile, 2 x 0,5 – 2, 5 mm² rigido/flessibile (non è consentita alcuna miscelazione)
– Morsetto bus KNX: 0,8 mm Ø, conduttore rigido
Coppia di serraggio del morsetto a vite: 0,5 Nm
Tensione di alimentazione: bus KNX
Consumo energetico del bus KNX tip.: <0,3 W
Temperatura ambiente: 0 gradi Celsius a + 45 gradi Celsius
Grado di protezione: IP 20
Dimensioni REG (unità di passo): 8 HP
.
